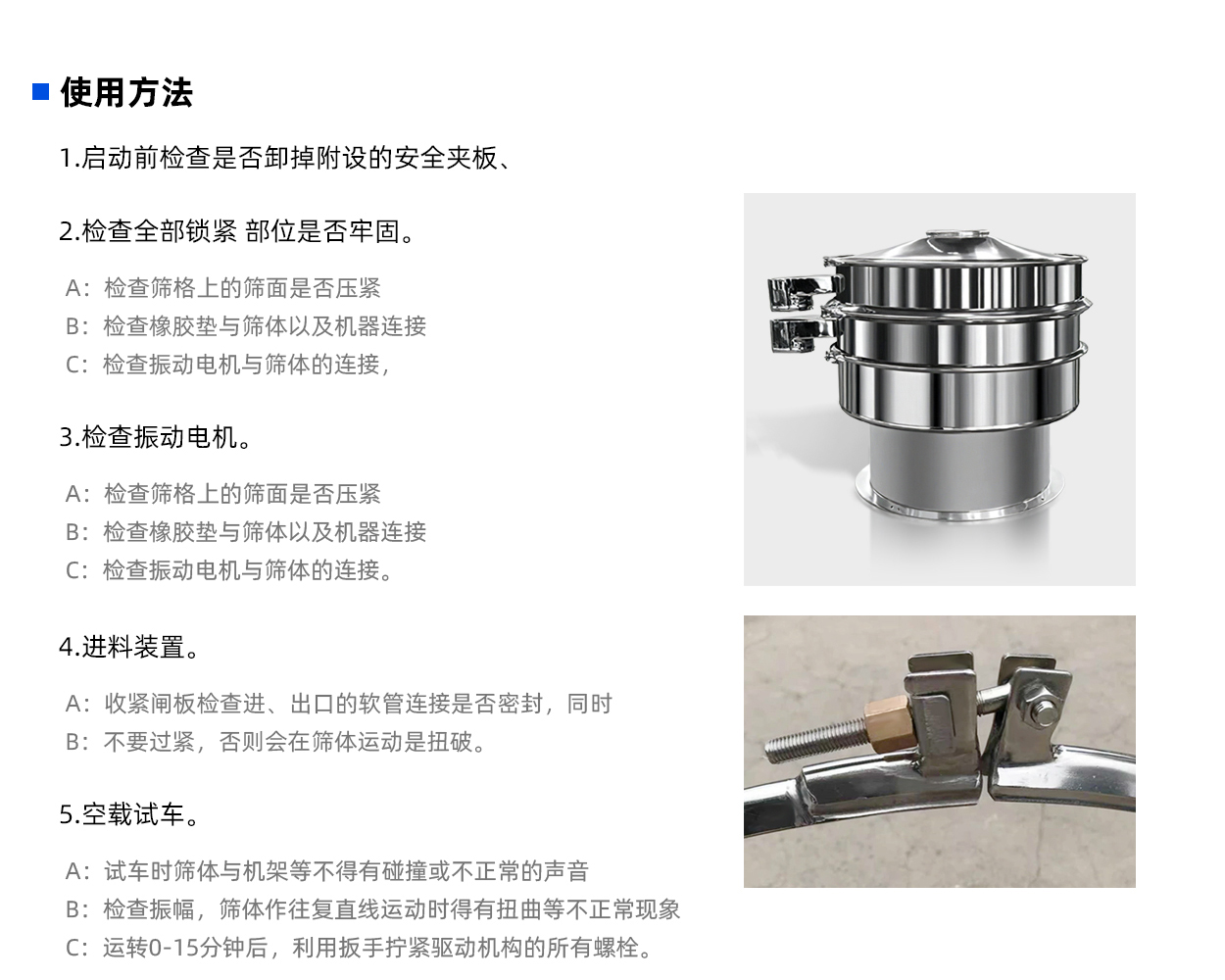

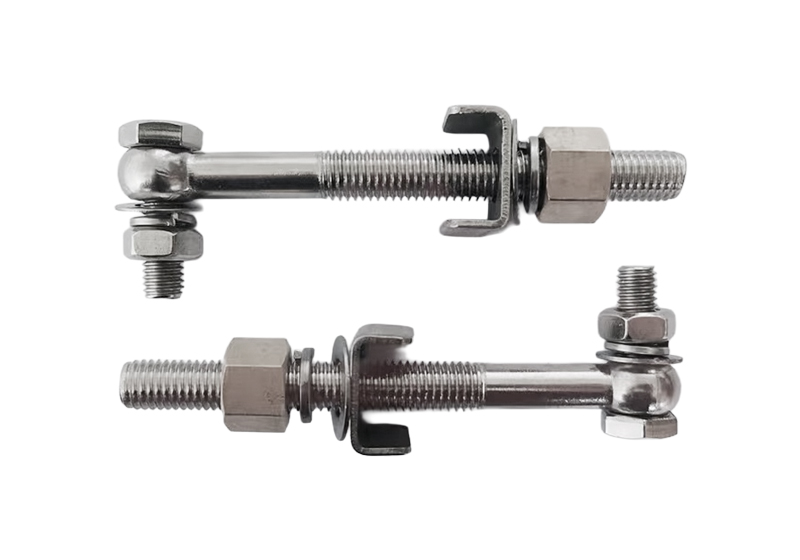

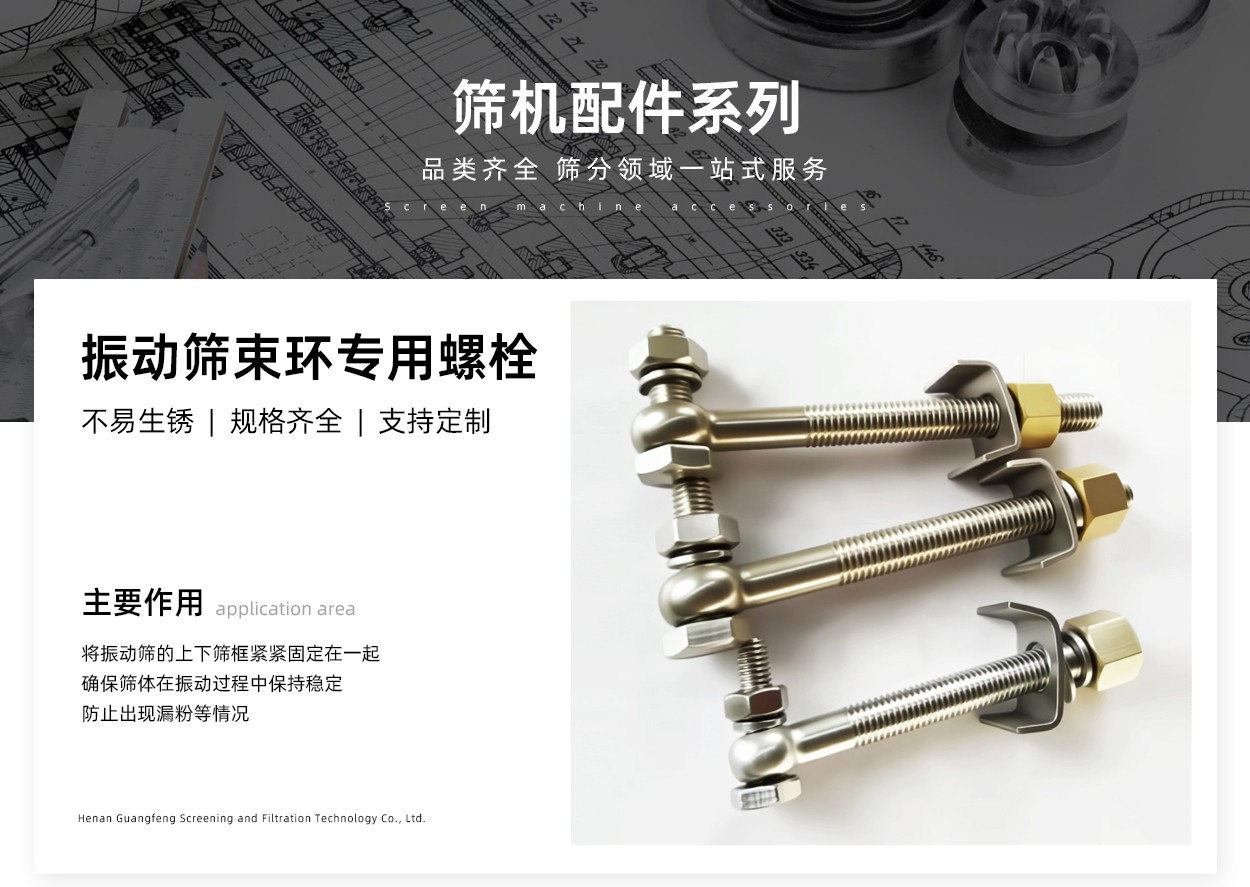

　　1.概述：　　超聲波篩分係統是一種簡單實用、可靠的篩分係統，是當前網孔堵塞的有效解決方法。可廣泛應用於製藥、冶金、化工、選礦、食品等要求精細篩分過濾的行業，篩分過濾精度高，有效解決因團聚、靜電、強吸附性卡堵網孔等篩分難題，是國內篩分行業的一項重大技術突破。　　2.結構：　　超聲波諧振電源：機箱內置微處理器芯片，與普通的超聲波相比，超聲波電源輸出振動為雙頻超聲波振動，具有超聲波換能器轉換效率高、發熱量低，篩網振動功率大，清網效率高，篩網使用壽命長的優點；並可根據超聲波網架的不同工作狀態進行全程數字頻率自動跟蹤，無需人工調整，一鍵式操作，方便現場使用；同時工作狀態穩定，換能器使用壽命長。　　l 高頻數據連接線：超聲波振蕩器與超聲波諧振電源之間采用電纜連接。　　l 連接器：航空連接插件。　　l 振蕩器：高性能超聲波轉換器件。　　l 超聲波網架：外網架與橋架支撐連接共振環組成。　　l 篩網：適用於10目~635目。　　3.基本工作原理：　　超聲波篩分係統由超聲波諧振電源、振蕩器、共振環組成。超聲波諧振電源產生的高頻電振蕩由振蕩器轉換成高頻正弦形式的縱向振蕩波，這些振蕩波傳導至共振環上使共振環產生共振諧振，然後由共振環將振動均勻傳輸至篩麵。篩網上的物料在做低頻三次元振動的同時，疊加上超聲波振動，既可防止網孔堵塞，又可提高篩分產量和質量。　　4.一般技術數據：　　超聲波諧振電源：　　4.1 電源輸入：交流220V±10%  50~60Hz　　4.2 整機電流：≤0.5A　　4.3 高頻電流：≤0.4A　　4.4 工作頻率：37KHz，雙頻。　　4.5 工作模式：雙頻振動　　4.6 環境溫度：-10~40℃　　5.使用說明：　　5.1 超聲波控製箱與旋振篩分別供電，旋振篩為三相供電，超聲波電源為單相供電，二者均需可靠接地。　　5.2 超聲波諧振電源輸出端為2孔航空插件，由專用線纜連接並鎖緊插件，另一端與換能器連接並保證密封牢靠。　　5.3 接好超聲波諧振電源及超聲波連接線纜，並保證換能器與網架間用扳手擰緊。檢查無誤後打開超聲波電源開關。紅色電源指示燈亮，超聲波諧振電源起動，相對應的功率指示燈亮，並進入自檢與頻率自動搜索狀態，20秒後超聲波諧振電源進入正常工作狀態。用手觸篩網，篩網振感明顯。　　5.4功率調整：　　超聲波電源共設5個功率檔位，功率的有效使用20%，40%，60%，80%，100%。　　按調節按鍵（  、  ）可以進行功率變換。每按一次按鍵，會進行一次頻率搜索和功率調整，並存儲當前狀態。　　6、其它注意事項：　　在使用超聲波振動係統前，請仔細閱讀本注意項，按說明操作，以免造成設備不必要的損壞。　　6.1超聲波諧振電源工作輸入電壓為交流220V。注意設備要可靠接地。　　6.2在能夠滿足生產要求的情況下，功率檔位調低些較好。可有效延長篩網的使用壽命。　　6.3網架沒有負載即網架沒有繃網的時候，請勿打開超聲波電源。否則，容易造成電源過流和網架及振蕩器的損壞。　　6.4篩網一定要繃緊，否則影響超聲波輸出及振動效果。　　6.5振蕩器航空插頭對接螺絲旋緊，並用絕緣膠帶包好，防止導電粉體進入。在使用中注意保護此連接件。　　6.6在機器開動前檢查振蕩器與連接線插頭的螺母是否上緊，振蕩器與網架是否上緊。在使用過程中，注意機箱與振蕩器間連接線的保護，連接線及振蕩器插座要注意防潮。　　6.7 如果物料導電，請把超聲波連接線加長，把超聲波諧振電源與篩分現場隔離，以防止導電物料進入箱體中引起短路。
